La yola, embarcacion de remo de banco movil (inrigger)

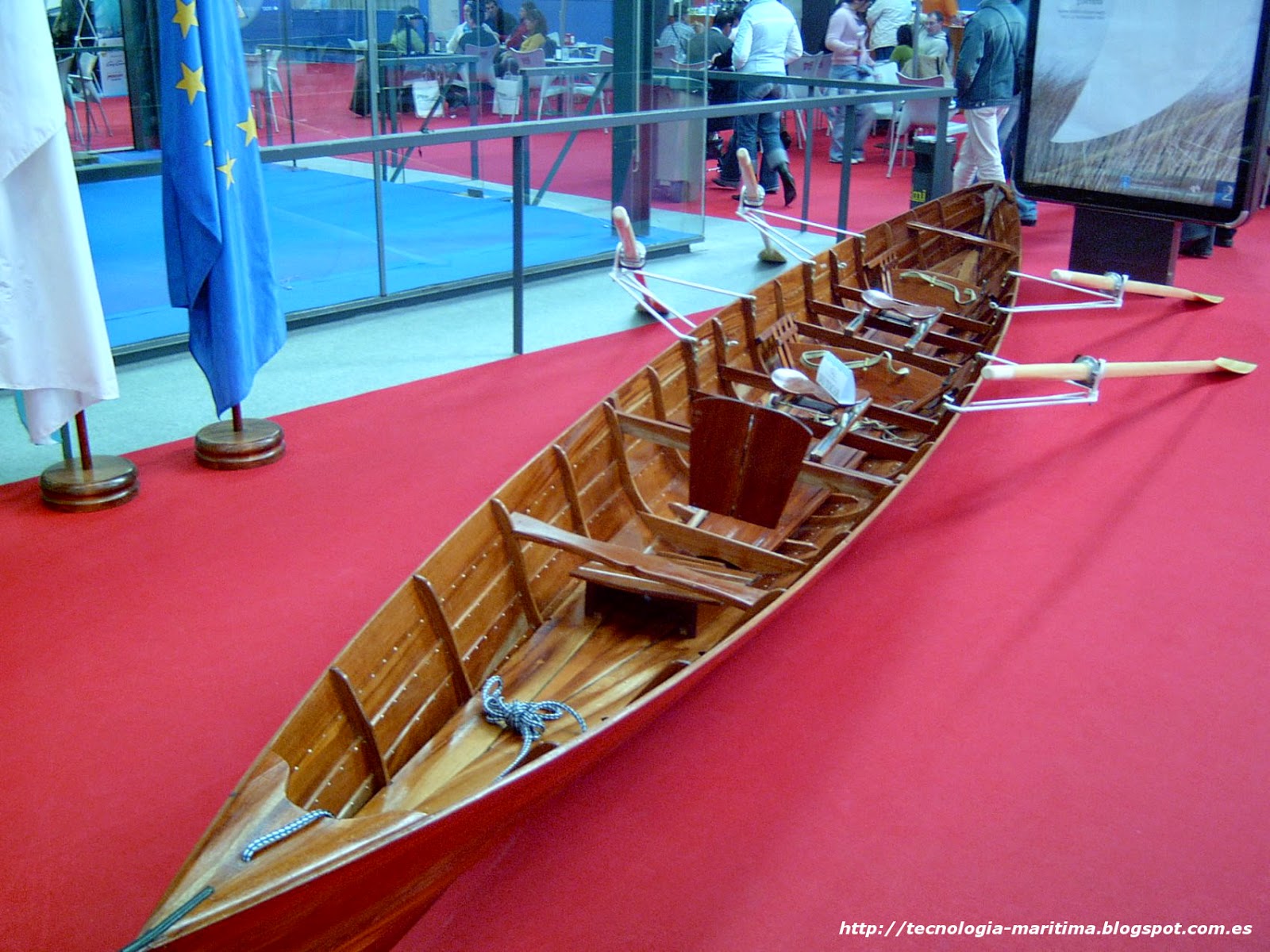

La Yola, conocida también como Inrigger en el norte de Europa, es una embarcación de remo de banco móvil que se utiliza en competiciones en modalidades no olímpicas, principalmente en competiciones en campeonatos nacionales.
Existen tres tipos de embarcaciones: Yola de dos (8 m.), Yola de cuatro (11 m.) y yola de Ocho (17 m.). En España la más común es la Yola de Cuatro, que cuenta con 4 remeros y un timonel. Las medidas de estas embarcaciones suelen ser de 10,50m de eslora 0,38m de puntal 1,05m de manga, con un peso de 90 kg. En este tipo de embarcaciones es frecuente la contrucción al tingladillo.



Las regatas de Yola de Cuatro disputadas en España se suelen realizar en distancias de 2000m, con 4 largos de 500 m y con 3 ciabogas.

El remo de banco móvil se caracteriza por tener un asiento sobre ruedas que permite utilizar las piernas en la propulsión de la embarcación. Se diferencia del remo de banco fijo, en que este último el deportista está sentado sobre un asiento fijo, y la propulsión se realiza con el torso y con los brazos. En ambas modalidades el deportista se sienta mirando a popa, de espaldas a la dirección del movimiento.

Las yolas son embarcaciones de banco móvil, son inriggers porque las chumaceras están colocadas sobre la borda en embarcaciones muy anchas (1,10 m), y los remeros no están sentados en línea sino en alternancia a ambos lados de la embarcación para adquirir la distancia necesaria hacia la chumacera. El timonel va sentado en popa desde donde maneja un pequeño timón mediante dos cabos.

Las regatas de yolas es una modalidad pionera en España, ya que se celebran campeonatos desde 1902, antes incluso de la constitución de la Federación Española de Remo en 1918. El Real Club Regatas de Alicante fue el primer vencedor de la regata celebrada en Barcelona en la modalidad de 4+. En 1920 se disputaría por primera vez la prueba de 2+, modalidad que junto con el Canoe (individual) se disputó por última vez en el Campeonato de España de 1966.


En el Norte de Europa es una embarcación  muy utilizada desde hace muchos años, todavía hoy en día cuenta con bastantes aficionados que la utilizan frecuentemente, debido a su mayor manga y francobordo, es una embarcación más cómoda, segura y estable que los Outiggers, aunque también más lenta, por lo que para un uso de no competición es mucho más indicada.

VIDEOS:




LINKS:

lunes, 6 de abril de 2015

CRUCERO LIGERO ALMIRANTE CERVERA (C-12)

El Crucero Almirante Cervera, era un crucero ligero perteneciente a la Clase Cervera, compuesta por tres unidades y autorizados por la llamada Ley Miranda de 17 de febrero de 1915, las tres unidades eran el Almirante Cervera, Príncipe Alfonso (Libertad y Galicia) y Miguel de Cervantes, todos ellos fueron construidos y  botados por la SECN en Ferrol, entre 1927 y 1930.
Crucero Almirante Cervera navegando a toda máquina, eran unos buques muy marineros diseñados recogiendo toda la experiencia que tenían los Británicos en navegación oceánica.

Fueron buques extraordinariamente eficaces y tuvieron una participación muy activa en la guerra civil, el Libertad y el Miguel de Cervantes en el bando gubernamental y el Cervera con los nacionales, siendo el Cervera conocido como “El Chulo del Cantábrico”, dada la impunidad con que minaba puertos y cañoneaba poblaciones costeras como Gijón, Santander o la base de submarinos republicanos en Portugalete.
Crucero Almirante Cervera fondeado en la ría de El Ferrol del Caudillo, al fondo la Villa de la Graña.




El crucero Almirante Cervera fue la construcción nº 9 de “La Sociedad Española de Construcción Naval” en el astillero de Ferrol. Su puesta de quilla fue el día 14 de abril de 1923, la botadura tuvo lugar el 16 de octubre de 1925, amadrinado por doña Andrea Larredondo la esposa del almirante Emiliano Enríquez. Comenzó sus pruebas de mar oficiales el 24 de mayo de 1928, tras lo cual, fue entregado a la Marina de Guerra Española el 15 de septiembre de ese mismo año.
Crucero Almirante Cervera mostrando su magnifica estampa de buque muy marinero y veloz. Foto: Vida Marítima.

Al crucero se le asignó el nombre del Almirante Don Pascual Cervera Topete, Almirante de la Escuadra que el 3 de Julio de 1898 hubo de sucumbir fatalmente en La batalla Naval de Santiago de Cuba, y que por iniciativa del pueblo español se tomó la decisión de bautizar el nuevo crucero con el nombre de tan insigne marino.
Puente de mando de un Crucero de la Clase Almirante Cervera, con la rueda del timón en primer término.

El 29 de abril del año siguiente se celebró en Cádiz, con los honores de rubrica, la ceremonia de entrega al buque de la valiosa bandera de combate que la Diputación Provincial gaditana le donaba en atención a que Cervera fue nativo de la provincia. Actuó de madrina doña Rosario Cervera Jácome, hija del Almirante cuya memoria se honraba. En el mismo día de la recepción de la bandera se hizo a la mar el crucero Almirante Cervera rumbo a Cuba, conduciendo a bordo la Delegación extraordinaria, presidida por el Ministro de Marina, Contralmirante García de los Reyes, que había de representar a España en la toma de posesión de la Presidencia de aquella República por Gerardo Machado.
Llegada del Cervera a la Habana el 16 de Mayo de 1929. Foto: American Photo Studios.

Previas, escalas en Santa Cruz de Tenerife y Las Palmas de Gran Canaria, el crucero llegó a La Habana el 16 de Mayo de 1929, día siguiente de rendir allí su raid aéreo los aviadores españoles Jiménez e Iglesias. Los marinos españoles tuvieron en la isla una cordial acogida del mundo oficial, colonia española y numerosos amigos de la antigua madre patria., y en todas partes se vieron rodeados de expresivas manifestaciones de la simpatía popular. El recuerdo de la heroica gesta de nuestra Escuadra en Santiago no se había extinguido en la Perla de las Antillas.
Despedida del Crucero Cervera del puerto de la Habana el 26 e Mayo de 1929. Foto: Museo Naval de Ferrol.

Estos cruceros, designados "Cruceros Rápidos" fueron diseñado por el Ingeniero británico Philip Wat, de Amstrong Whitworth & Co., derivado de los Cruceros británicos tipo “E”, (Emerald, Enterprise...), con su armamento más potenciado, y dos chimeneas en vez de tres.
Buques sensacionales, rápidos, fiables y muy marineros, cuando llevaban buenas tripulaciones dieron un resultado asombroso en todas las condiciones.

Los buques tenían 172,62 m de eslora, 16,61 m de manga y 5,03 m de calado.  Su protección se reducía a una cintura de 76 mm de espesor, que se reducía a 51 en popa, y a unos manteletes para la artillería principal, con un blindaje de 12 mm La cubierta estaba únicamente acorazada en torno a la sala de máquinas, y sobre los compartimentos de los pañoles de munición, con planchas de 25 mm. En la zona del timón la protección era de 37mm.

El grupo propulsor, lo constituían 8 calderas Yarrow de fuel, que proporcionaban una potencia de 82.000 caballos (la potencia oficial de placa era 80.000 HP), con cuatro grupos de turbinas Parsons conectados a cuatro hélices, que podían funcionar de modo independiente, y tenían un diámetro de 3,20 metros. A toda máquina, podía alcanzar una velocidad de 34,5 nudos.
Grupo de Turbinas de vapor Parsons que equipaban a estos Cruceros.
Propulsión con calderas y turbinas de vapor, tecnología aportada por la industria Brítánica pero fabricada en su mayor parte en la SECN de Ferrol.

El casco tenía un corto castillo de proa, que se prolongaba en un casetón a lo largo de casi toda la cubierta, hasta la torre de popa. Tenía una superestructura, con un puente de mando de reducidas dimensiones, y un palo trípode a popa, donde iba instalada la dirección de tiro.
Corte longitudinal del crucero Almirante Cervera, vista sección de proa. Museo Naval de Ferrol.
Corte longitudinal del crucero Almirante Cervera, vista sección central, con las 8 calderas Yarrow. Museo Naval de Ferrol.
Corte longitudinal del crucero Almirante Cervera, vista sección de popa con las salas de turbinas. Museo Naval de Ferrol.

La disposición de la artillería principal era atípica, con 8 excelentes cañones Vickers del calibre 152/50 mm (50 calibres de longitud), dispuestas en 3 torres dobles y 2 torres sencillas, estas últimas iban montados en los dos extremos de la cubierta a proa y a popa.
Esquema del crucero Almirante Cervera, mostrando artillería y detalles exteriores.

Estos cañones eran de carga separada, pudiendo lanzar un proyectil de 45,4 kgs de peso, a 21.600 metros de distancia, con una velocidad inicial 914 m/s para una carga de pólvora de 13,6 kg. Siendo su ángulo de elevación entre –5º y 35º. Todos éstos cañones iban protegidos por manteletes abiertos a contera., y cada montaje doble pesaba 45,6 toneladas. Podían disparar cinco tipos de proyectiles diferentes, y su sistema de puntería, podía ser directa, o centralizada. La primera con un sistema óptico de cada cañón, y la segunda, a través de las tres centrales de tiro del buque. Había 6 telémetros ópticos de coincidencia, tres de 4,57 m. de base, para las piezas de artillería, otro de 3,66 m. de base , para el lanzamiento de torpedos, y otros dos de 2m. de base, para el tiro antiaéreo.
Vista desde la cofa del palo mayor.


Como armamento secundario, llevaban cuatro cañones del 101.6/45 mm. En montajes sencillos, sin protección, colocados a dos por banda. Estos cañones, tenían un ángulo de elevación entre –5º y 90º, por lo podían efectuar fuego antiaéreo, sobre su vertical. Lanzaban un proyectil de 14 kilos, con una carga de 3.5 kg. de pólvora, con un alcance máximo horizontal de 13.400 m., y vertical de 7.850 m. La puntería se efectuaba a través del sistema óptico de cada pieza, y la recarga se podía hacer manual o semiautomática. Normalmente el proyectil era de tipo explosivo con espoleta de tiempo.
El Cervera fondeado en la Ria de Ferrol, en el año 1928

Disponían además, de dos montajes antiaéreos de 47 mm, una pieza de desembarco de 76 mm., y una ametralladora, así como doce tubos lanzatorpedos del 533mm, en cuatro montajes triples, situados dos a cada lado de la cubierta.

Uno de los cuatro lanzatorpedos triples existentes a bordo de los cruceros clase Cervera.

Estos cruceros no llevaban ningún tipo de protección antitorpedo, ni de detección submarina. Iban equipados con 4 proyectores de 90 cm afectos a la dirección de tiro, y otros tres de 60 cm.situados dos en puente, y otro en la cofa del mástil de popa.
Detalle de la torre central de un crucero de la clase Cervera, extraordinaria maqueta conservada en el Museo Naval de Madrid.

Características Principales:
ALMIRANTE CERVERA
Tipo:
Crucero Ligero
País:
España
Astillero
SECN (Arsenal de El Ferrol), Nº 9
Entrada en servicio
15 de septiembre de 1928
Baja de servicio
31 de agosto 1965
Desplazamiento:
9.438 t
Eslora:
176,63 m
Manga:
16,61 m
Calado:
5,03 m
Propulsión
• 4 hélices, 4 grupos de turbinas Parsons, 8 calderas Yarrow, 82.000 CV.
Velocidad:
33 nudos, en pruebas 34,5 nudos
Autonomía:
4.950 millas a 15 nudos
Tripulación:
566
Armamento principal:
• 8 cañones Vickers de 152/50 mm, en 2 torres simples y 3 torres dobles.
Armamento AA principal
• 4 cañones AA de 101'6/45 mm
• 2 cañones antiaereos de 76mm
Armamento AA ligero
• 1 ametralladora
Lanzatorpedos
• 12 tubos lanzatorpedos de 533 mm, en 4 montajes triples.
Blindaje:

• Cinturón: entre 50 y 76 mm
• Cubierta: 25 mm
• Torres con manteletes de 12 mm
Aviones
Un hidroavión Heinkel He 114 (tras su modernización)

Guerra Civil Española:
La labor desempeñada por el crucero Almirante Cervera en el transcurso de la Guerra Civil es realmente asombrosa, tanto por su incansable actividad como por lo agresivo de sus acciones. Durante la dura campaña puso en práctica el lema “Mi descanso es pelear”, sin casi más jornadas de reposo para las dotaciones que el tiempo contra reloj indispensable para repostarse en puerto y proceder a las reparaciones del normal desgaste de máquinas y calderas y de la artillería, demostró ser digno del nombre que ostentaba
Crucero Almirante Cervera navegando a gran velocidad. En las calderas existian unos mecheros denominados "de combate", que servían para levantar cortinas de humo que hacian al buque invisible
 Aunque no dejaba de ser un humilde crucero ligero muy inferior a otros buques de guerra de países extranjeros, en la Guerra Civil demostró desde el principio una importancia capital, era apodado "El Chulo del Cantábrico", dada la impunidad con que minaba puertos y cañoneaba poblaciones costeras, como Gijón, Santander o la base de submarinos republicanos en Portugalete.

Sin embargo sus otros dos hermanos gemelos Libertad y Miguel de Cervantes que permanecieron en el bando republicano no jugaron un papel tan importante debido principalmente a las dotaciones que los manejaban. Haciendo una vez más evidente el dicho de que “la dotación del buque es la que hace que éste sea bueno o sea malo”
Crucero Almirante Cervera navegando a alta velocidad y con la bandera de combate enarbolada en el palo de popa.
Vista aérea del cucero Almirante Cervera  fondeado en la Ria de El Ferrol del Caudillo, frente a la base militar de la Graña.

Acciones importantes durante la Guerra Civil:

18-7-1936
El crucero Almirante Cervera está en dique seco en El Ferrol. No se une a la sublevación y por ello es atacado desde los edificios colindantes al dique y desde otros barcos, responde al fuego. Su capitán intenta llenar el dique.

21-7-1936
El crucero Almirante Cervera, aún en el dique seco, aunque a flote se rinde tras varios días de combate rodeado y aprisionado en el dique. Fue asaltado por oficiales y marinos afectos a los alzados, lo que lo dejó en manos del bando franquista. Estaba al mando del capitán de navío Juan Sandalio Sánchez-Ferragut, quien fue fusilado por los franquistas.

27-7-1936
Las baterías de costa de Ferrol confunden al crucero nacional Almirante Cervera con su gemelo republicano el Libertad, disparando contra él cuatro proyectiles desde los cañones  Munaiz-Arguelles de 150mm de la batería de Salgueira, sin daños y sin que el crucero respondiese al fuego. Por lo visto fue una astucia del comandante Salvador Moreno, que mandó quitar las marcas identificativas para que se confundiera con el Libertad y así saber si los que mandaban las baterías estaban o no con los sublevados.

09-8-1936
Atacó al yate británico Blue Shadow, que venía de Bilbao transportando súbditos británicos. El yate se dirigía a Gijón para hacer una escala, en el mismo momento en el que los cañones del Cervera bombardeaban el puerto. El comandante del crucero aparentemente confundió al Blue Shadow –cuyo casco pertenecía a una lancha antisubmarina de la Primera Guerra Mundial– con una nave gubernamental, por lo cual ordenó abrir fuego contra la embarcación, matando al capitán y propietario del yate, el británico Rupert Saville, e hiriendo a su mujer y otros dos tripulantes. Los sobrevivientes fueron rescatados por el destructor británico HMS Comet, que se encontraba fondeado en el puerto de El Musel.

29-9-1936
Luego se dirigió a apoyar el bloqueo del estrecho de Gibraltar, donde participó el 29 de septiembre en la batalla del cabo Espartel. Se enfrentó allí al destructor republicano Gravina, disparando 292 proyectiles de 152 mm y alcanzándolo con solo dos de ellos. La mala puntería del crucero permitió al Gravina ponerse a salvo huyendo averiado y consiguiendo refugiarse en Casablanca.

Octubre-1936
A primeros de octubre, echó a pique frente a Málaga a los guardacostas Uad Lucus y Uad Muluya.

Enero-1937
Participó junto con el bou armado Galerna en la persecución y posterior hundimiento del mercante de bandera panameña Andra que llevaba diversos cargamentos y burlaba el bloqueo que la flota franquista había impuesto en el Cantábrico. A la segunda andanada de sus cañones dio en blanco y el barco fue capturado y posteriormente hundido por el Galerna ante la imposibilidad de remolcarlo. A partir de este incidente se dedicó a buscar y capturar barcos mercantes de distintas banderas que intentaban violar el bloqueo marítimo impuesto por el bando franquista

6-4-1937
Intenta detener al mercante británico Thorpehall que, apoyado por otros tres destructores ingleses, logra evadirse y llegar a Bilbao. Otro tanto sucedió cuando meses después detuvo al mercante británico Gordonia, pero el 14 de julio logró capturar al carguero de la misma nacionalidad Molton frente a Santander, pese a la oposición del acorazado británico HMS Royal Oak.

23-4-1937
El crucero de batalla británico HMS Hood se enfrenta al crucero español Almirante Cervera.

14-7-1937
El crucero Almirante Cervera logra detener al carguero inglés Molton frente a Santander cuando intentaba pasar el bloqueo, pese a la presencia del acorazado HMS Royal Oak.

1937
Durante el año 1937, hundió a dos unidades republicanas que eran usadas como guardacostas y también un mercante de tabacalera. Asimismo derribó a un avión trimotor que intentó atacarlo. Participó además en el apresamiento del transporte Marqués de Comillas.

17-02-1938
Zarpó desde Palma de Mallorca con los cruceros Canarias y Baleares con los que participó en el bombardeo de la ciudad de Valencia.

22-02-1938
Fue atacado por la aviación republicana: en primer lugar escuadrillas de aviones biplanos Polikarpov RZ Natachas del Grupo 30, que fueron burlados por el abundante fuego antiaéreo disparado por las unidades franquistas, luego una segunda oleada de Tupolev SB Katiuska, también del Grupo 30, y una bomba de 50 kg cayó en la chimenea de popa sin explotar, aunque dañó las máquinas y causó 25 heridos con la metralla. Según otros informes además de esa bomba recibió otra en plena cubierta que mató a 17 marineros. El Almirante Cervera tomó rumbo a Palma de nuevo.

6-03-1938
Se encontraba escoltando al Crucero Baleares y participó en la Batalla del Cabo de Palos, colaborando luego en las labores de rescate de los marineros del Baleares.
